HS-CT便攜式EL檢測儀





產品介紹:
便攜式EL測試儀用于檢測光伏電池組件的隱裂、碎片、虛焊、黑片、斷柵及混檔等各類缺陷。光伏電池的內部缺陷嚴重影響光伏電池板的使用壽命和長期發電效率，甚至會引起現場火災，有缺陷的光伏電池組件會對業主方造成嚴重的經濟損失。為了滿足電站EL現場測試的需要，合能陽光開發了便攜式EL檢測設備，產品方便攜帶，易于安裝，可在各類復雜現場條件下進行測試，快速診斷光伏組件的 EL 缺陷。給光伏電站安裝、運行維護及電站質量評估提供了重要依據。
一、產品特點

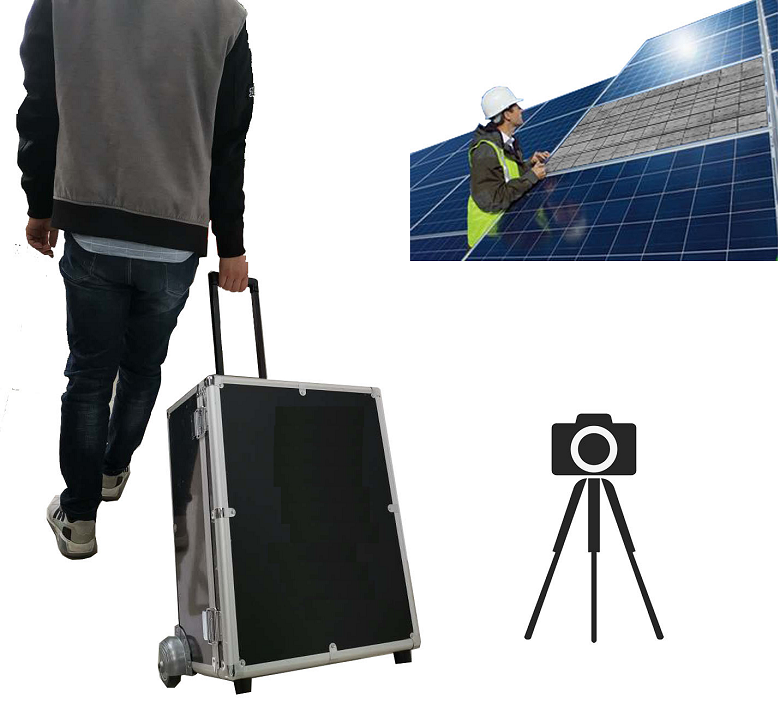

1)       便攜性：整機重量輕，便于攜帶；易于安裝。
2)       對焦：全自動對焦，暗光對焦。
3)       濾光：可過濾燈光，月光等，測試效果無影響。
二、產品應用及適用對象



項目



內容





適用對象



1.     生產企業的出廠檢測

2.     電站組件來料檢測

3.     電站安裝后驗收檢測

4.     電站運行維護檢測分析





測試條件



白天：室內/暗室

黑天：室內/室外





檢測模式



1.     單組件（1片）上電

2.     雙組件（1~2片）同步上電

3.     多組件（組串，1~24片）同步上電





缺陷類型



高電流：隱裂、材料缺陷、碎片、斷柵、虛焊、低效率等

低電流：電流等級混檔、PID





三、技術規格
1)       檢測系統（標配）



系統



名稱



規格





成像



相機分辨率



1600萬像素





芯片類型



COMS





曝光時間



0.1s~30s





最高精度



0.3mm/pixel





Wifi



Wifi內存卡





顯示屏



3寸旋轉高清





對焦模式



全自動11點平面對焦





測試終端



平板電腦



32G





軟件



平板軟件

（Wifi版）



連接方式：無線wifi

傳輸時長：3-10s

搭載系統：Android/IOS

功能：EL圖像查看及保存





專用測試軟件

（USB版）



連接方式：數據線連接

傳輸時長：1-3s

功能：條碼命名及水印，圖片分類保存，圖片自動命名，數量統計，圖像剪切，對比度調節等。





EL電源



穩壓恒流電源



供電：AC 220V

參數：0~60V，0~10A可調

尺寸：280mm*200mm*150mm

重量：2.9KG





支架



三腳架



1.3米





整機



拉桿箱



尺寸：560mm*435mm*262mm

重量：13KG





2)       便攜式EL電源（選配）



項目



規格



供電類型



檢測數量



上電數量





1



0~60V，0~10A



AC 220V



\



1塊





2



250~400W，7A



自供電



》200塊



1塊





3



250~800W，7A



自供電



》600塊



1-2塊





4



0~1000V,0~5A 組串



AC 220V



\



1-24塊





5



0~1000V,0~10A 組串



380V三相



\



1-24塊




3)        暗室系統（選配）



項目



規格





1



可收縮便攜式暗室支架





2



可折疊暗室遮光布





3



L形組件支撐架




4)        支架（選配）



項目



規格





1



2M，碳纖





2



3M，碳纖





3



5M，鐵架





4



電動云臺720°




5)        其他（選配）



項目



名稱



內容





1



十字定位器



用于定位拍攝范圍





2



無線掃碼槍



用于PC軟件掃碼輸入





3



平板電腦



臺電/華為/蘋果/Surface等





4



專業檢測軟件套裝



專業wifi版軟件/控制器/平板電腦





四、現場檢測效果

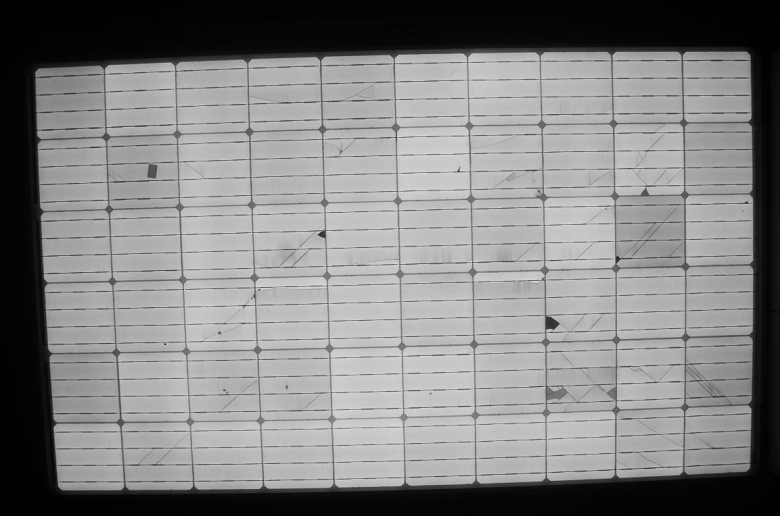

組件來料檢測

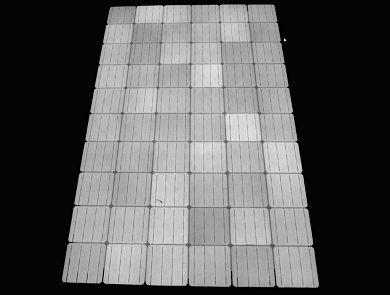

                                                                                                                                                    單組件支架檢測

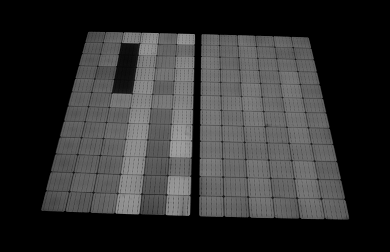

                                                   雙組件支架檢測

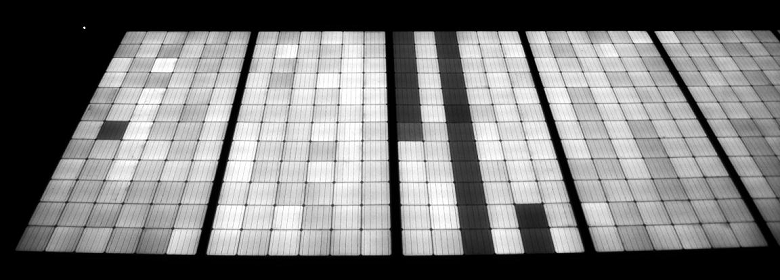

  組串檢測

五、配置清單



序號



模塊



名稱



規格



數量



單位





1



成像



EL相機



1600/2400萬像素



1



臺





2



紅外鏡頭



專用



1



個





3



控制線



專用



1



條





4



Wifi存儲卡



32G



1



張





5



相機電池



專用鋰電池



3



塊





6



充電器



專用



1



套





7



數據線



Usb專用連接線，3米



1



根





8



平板電腦



32G



1



臺





9



EL電源



穩壓直流電源



0~60V，0~10A



1



套





10



電源線



電源專用



1



根





11



組件上電線



5米，MC4接頭



1



根





12



儀器拉桿箱



拉桿，滾輪式



1



個





13



支架



三腳架



1.3米，可伸縮



1



個





14



軟件
